NAK-PRM
日本大同模具钢
40HRC级高镜面耐开裂塑料模具钢
NAK-PRM(NAK-PREMIUM)模具钢是日本大同特殊钢株式会社最新研发生产的钢种,是在NAK80的基础进行改良,预硬硬度可达HRC37-43,而且大幅度提高了韧性和防锈性,镜面度可达10000目以上,NAK-PRM的导热性和耐热疲劳能力更优于目前市场上沿用的蒸汽模钢种。NAK-PRM特别适合用于液晶面板、摄像机、化妆品容器、透明罩、透明胶片等模具。NAK-PRM的面世,大大降低了蒸汽模塑产品的废品率,啤塑成型后塑胶制品无需喷涂即可达到完美的镜面效果,符合环保的要求。东莞市弘超模具科技有限公司专业销售日本大同NAK-PRM模具钢,提供原厂材质证明书。
NAK-PRM的化学成分
日本大同Daido 钢号 |
出厂硬度 (HRC) |
化学成分 |
NAK-PRM | 37~43 | Ni-Cu-Al等时效硬化钢,专利申请中。 |
NAK-PRM的特长
NAK-PRM(NAK-PREMIUM)是改善了NAK80的镜面性、耐蚀性以及耐开裂性,可适用于高镜面用途之塑料模具用钢。
⒈镜面性
NAK-PRM镜面性能出色,不易产生波浪纹(橘皮纹),#8000以上的高镜面也可使用。
⒉耐蚀性
与NAK80相比,NAK-PRM耐蚀性有所提高。
⒊耐开裂性
NAK-PRM适用于成型面与水孔相距较近而需要耐开裂性之急冷急热式的模具。
NAK-PRM的镜面性
一般抛光程序:切削加工,铣削加工磨石(#220-#320-#400)砂纸(#320-#400-#600-#800-#1000-#1200-#1500)钻石膏研磨(#1200-#1800-#3000-#5000-#8000)
NAK-PRM与NAK80的镜面对比(经#8000抛光后)

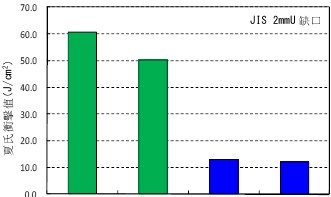

NAK-PRM的韧性
尺寸:厚度165mm×宽度1220mm 中心部40HRC
NAK-PRM纵向 NAK-PRM横向 NAK80纵向 NAK80横向
NAK-PRM的湿润试验
试验条件:
温度:50℃;湿度:98%;时间:24小时。
NAK-PRM的氮化特性
气体软氮化条件:510℃×3小时
当表面处理温度超过520时,则会有导致硬度下降以及尺寸变化的可能。
NAK-PRM的物理性能
⒈热膨胀系数
温度℃ | 30~100 | 30~200 | 30~300 | 30~400 |
×10-6/K | 11.5 | 12.0 | 12.5 | 12.8 |
⒉热传导系数
温度℃ | 25 | 100 | 200 | 300 | 400 |
W/m•K cal/cm•sec•℃ |
25.9 [0.0619] |
27.1 [0.0647] |
28.4 [0.0678] |
29.6 [0.0707] |
30.0 [0.0717] |
⒊比热
温度℃ | 25 | 100 | 200 | 300 | 400 |
J/Kg•K cal/g•℃ |
451 [0.108] |
465 [0.111] |
497 [0.119] |
540 [0.129] |
586 [0.140] |
⒋杨氏模量
温度℃ | 25 | 100 | 200 | 300 | 400 |
GPa Kgf/mm2 |
205.5 [20955] |
201.7 [20568] |
195.8 [19966] |
188.8 [19252] |
180.8 [18437] |
NAK-PRM的力学性能(常温)
硬度 (HRC) |
拉伸强度 (MPa) |
0.2%屈服强度 (MPa) |
延伸率 (%) |
断面收缩率 (%) |
40 | 1229 | 1155 | 16.2 | 60.8 |
NAK-PRM的主要用途
⒈液晶、等离子电视机高亮面板模具(可应对急冷急热和电加热辅助成型法);
⒉其它需要高镜面的汽车、家电、音响、通讯、办公等设备模具。
更多信息
请直接与我公司服务人员联络(热线电话:86-0769-81760118 81760222),以获得更多的有关日本大同模具钢NAK-PRM及其它高品质模具钢材的选择、应用、热处理及库存等相关资料。
